OPNsense Firewall mit APU2C4 Hardware

www.muXter.de

Im folgenden Beitrag will ich Euch die Installation und Konfiguration von OPNsense auf einem APU Board beschreiben. Da ich ein Macbook User bin verwende ich hier Tools für macOS High Sierra.

Was benötigen wir?

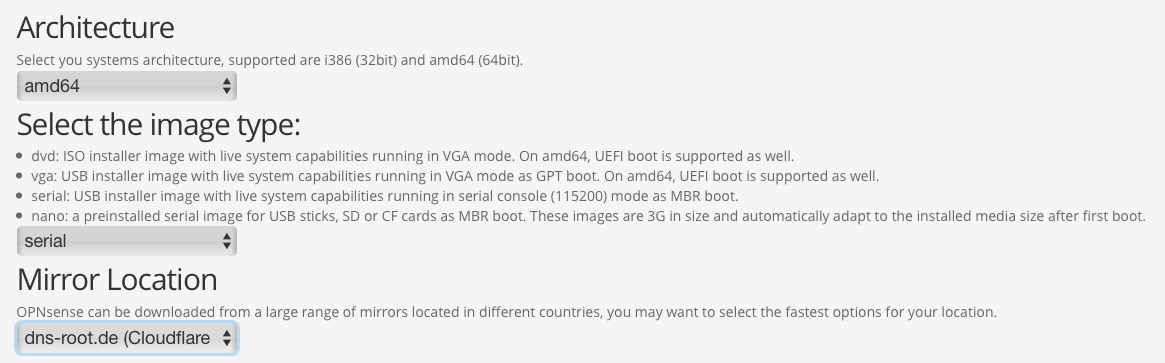

opnsense-serial-xxx.img “Downloaden”
Downloadseite opnsense
USB-Stick Flashtool “Etcher.dmg“
SerialTools “AppStore-Download“
Serielles Kabel + usb2serial Adapter
Netzwerkkabel
APU2C4 Hardware zusammenbauen (Gehäuse, Board, KingSpec mSATA SSD 32GB)

Los geht!

Wir beginnen mit dem Flashen des OPNsense-Images auf den USB-Stick mit dem Tool “Etcher”

Tool starten und “Change” Image wählen
USB-Stick wählen “Change“
“Flashen” dauert einige Minuten

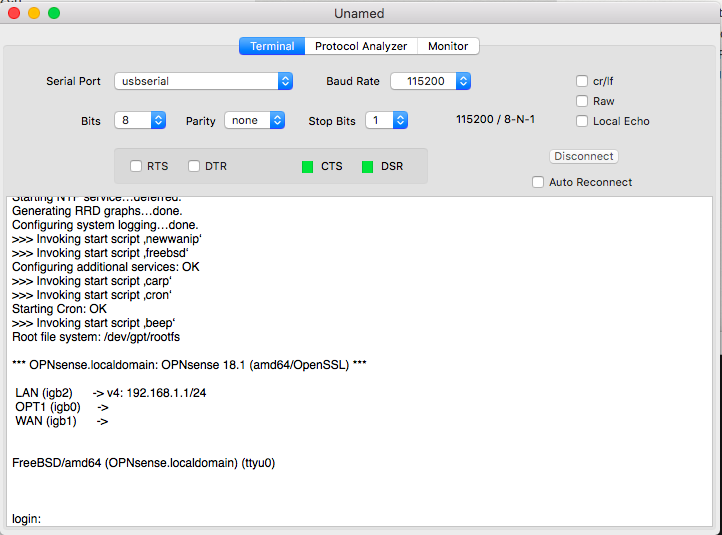

Die Einstellungen im Serialtools sehen wie folgt aus:

Jetzt verbinden wir alles

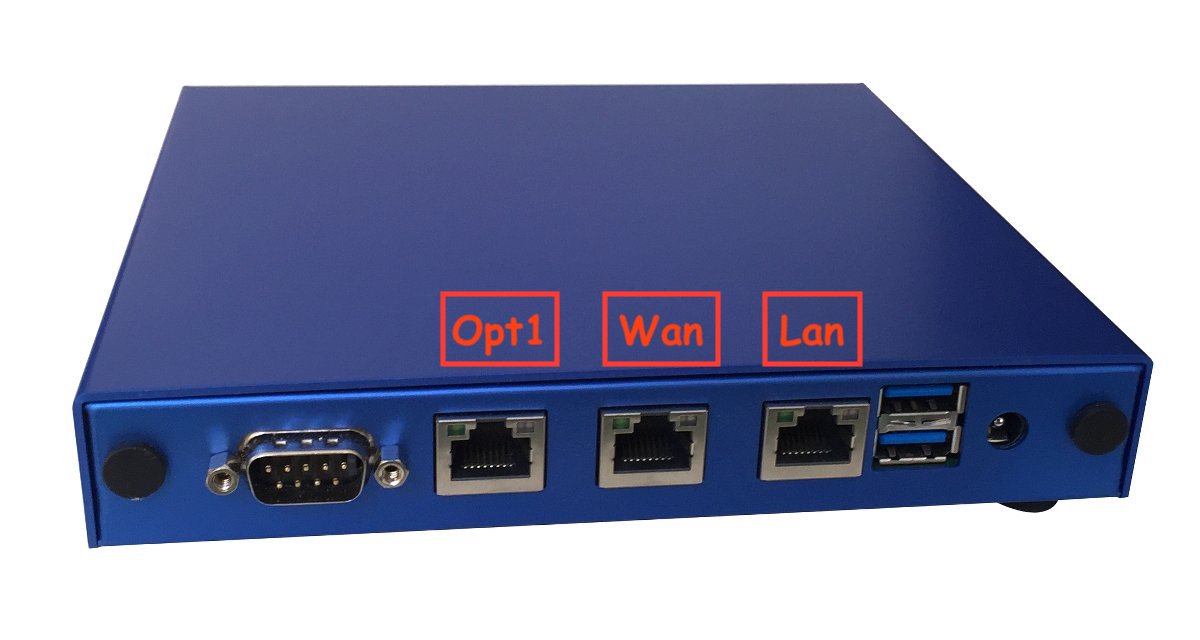

Netzwerkkabel an den “Lan” Port (siehe Bild oben)
Seriellkabel
USB-Stick mit dem OPNsense Image an den USB Port der APU-Box
Serialtools “connect”
Strom mit der APU2C4 Box verbinden

Konfigurieren OPNsense

In der Konsole sehen wir jetzt viele Zeilen mit einigen wirren Zeichen. Ist der Bootvorgang abgeschlossen werden wir die Nertzwerkports der APU-Box konfigurieren damit wir uns später mit SSH (Putty für Windows) auf die Box verbinden können

Wan = igb1 wird mit DHCP ohne IPV6 konfiguriert
Lan = igb2 mit fester IP 192.168.1.1 Subnet 24
Opt1 = igb0 keine weitere Konfiguration

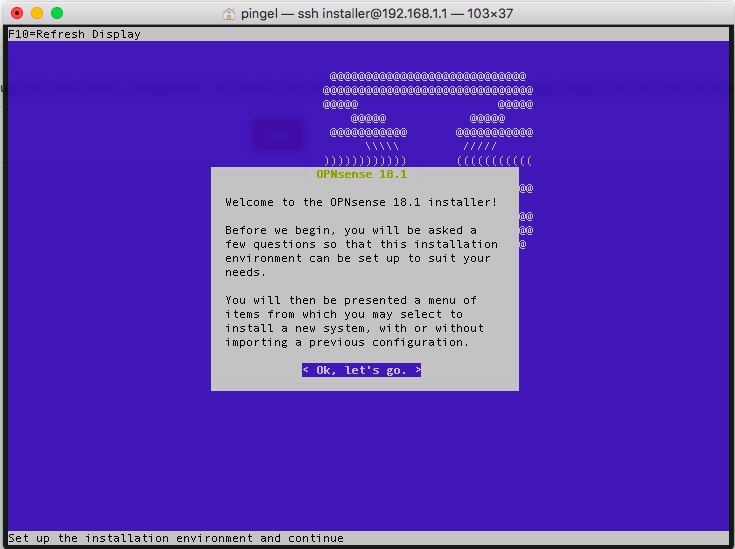

SSH Verbindung zu APU2c4 herstellen

PC IP ist die 192.168.1.2 (wichtig)
In der Konsole geben wir folgendes ein: ssh installer@192.168.1.1
Passwort: opnsense
Windows-User nehmen das Tool Putty

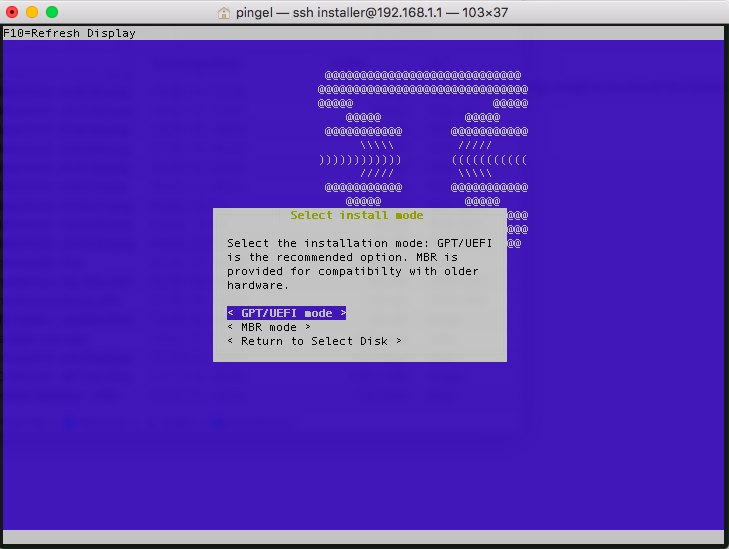

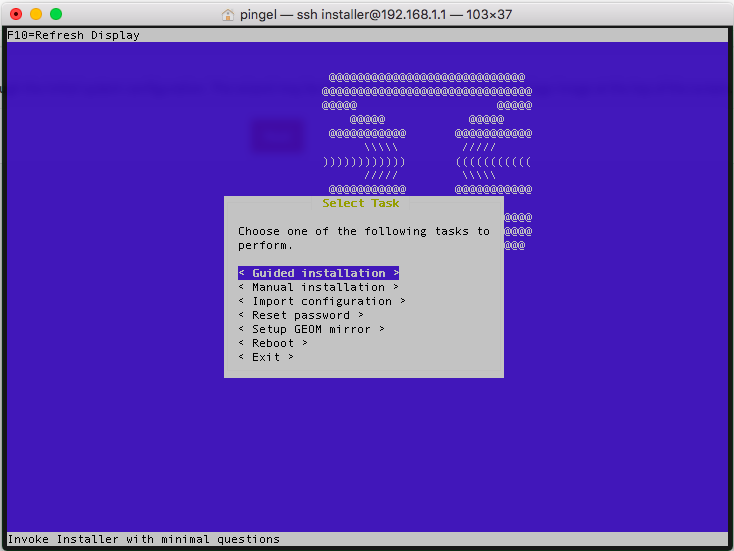

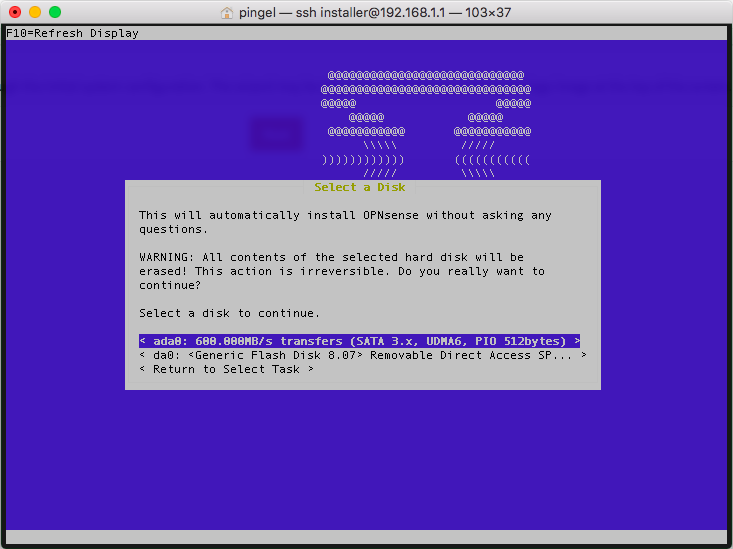

Das ganze dauert jetzt ein paar Minuten. Ist alles fertig wird die Box rebootet und wir entfernen den USB-Stick. Ab jetzt bootet die Box von dem eingebauten mSATA Speicher.

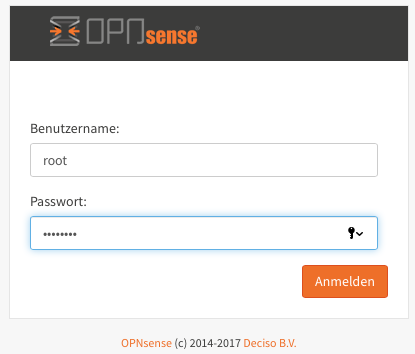

Die Konfiguration der Firewall kann jetzt im Webbrowser vorgenommen werden.

http://192.168.1.1

Benutzername: root

Kennwort: opnsense

Als erstes solltet Ihr das Kennwort ändern und dann Firewall Regeln optimieren.
